Окно команды контроля ошибок соединений

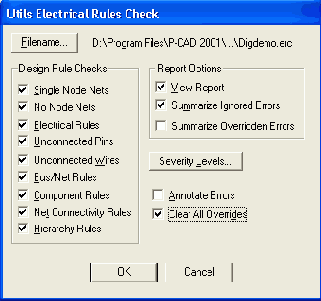

Рисунок 3.29. Окно команды контроля ошибок соединений
- Electrical Rules — электрические ошибки соединений (соединяются два выхода компонента или выходы подключены к общим цепям и т. д.);
- Unconnected Pins — неподключенные выводы компонентов;
- Unconnected Wires — неподключенные цепи;
- Bus/Net Rules — подведенные к шине цепи, которые не подключены хотя бы один раз к другому компоненту;
- Component Rules — компоненты, наложенные на другие компоненты;
- Net Connectivity Rules — неправильное подключение цепей «земли» и «питания»;
- Hierarchy Rules — ошибки в иерархических структурах.
Степень значимости конкретной ошибки (Error — недопустимая ошибка, Warning — предупреждение о некритической ошибке, Ignored -ошибку допускается игнорировать) пользователь может установить самостоятельно после нажатия на кнопку Severity Levels, выделении конкретного параметра (в столбце Rule) и активизаций соответствующего флажка в области Severity Level (Рисунок 3.30).
